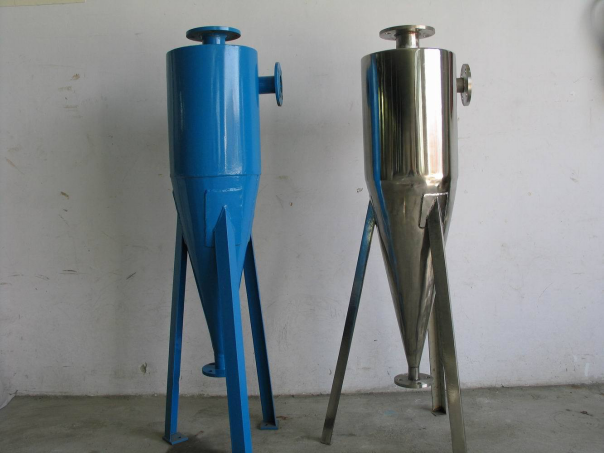

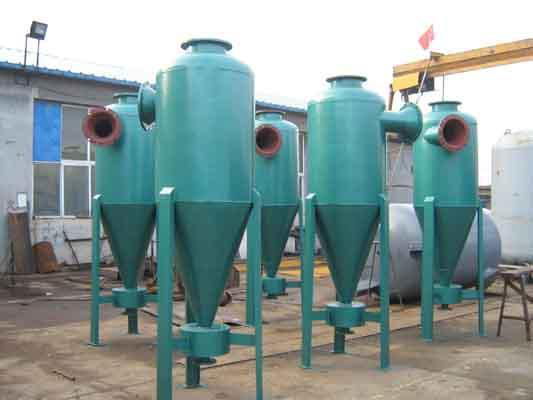

旋流除沙器

概述

旋流除砂器是根据流体中的固体颗粒在除砂器里旋转时的筛分原理制成，集旋流与过滤为一体，在水处理领域实现除砂、降浊、固液分离等效果显著。广泛应用于水源热泵、水处理、食品、医药等工业部门。河水、井水除砂，洗煤水、工业选矿、固液分离、液体除气以及非互溶液体的分离。

工作原理

旋流除砂器是利用离心分离的原理进行除沙，由于进水管安装在筒体的偏心位置，当水通过旋流除砂器进水管后，首先沿筒体的周围切线方向形成斜向下的周围流体，水流旋转着向下推移，当水流达到锥体某部位后，转而沿筒体轴心向上旋转，最后经出水管排出，杂污在流体惯性离心力和自身重力作用下，沿锥体壁面落入设备下部锥形渣斗中，锥体下部设有构件防止杂物向上泛起，当积累在渣斗中的杂物到一定程度时，只要开启手动蝶阀，杂物即可在水流作用下流出旋流除沙器。

旋流除砂器是根据离心沉降和密度差的原理，当水流在一定的压力下从除砂进水口以切向进入设备后，产生强烈的旋转运动，由于砂和水密度不同，在离心力、向心力、浮力和流体曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由设备底部的排污口排出，从而达到除砂的目的。

工艺流程:原水-旋流除砂-精密过滤-储水池-用户 旋流除砂器是根据离心沉降和密度差的原理，当水流在一定的压力下，从除砂器进口以切向进入设备后，产生强烈的旋转运动，由于砂水密度不同，在离心力、向心浮力、流体曳力的作用下因受力不同，从而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，从而达到除砂的目的。在一定范围和条件下，除砂器进水压力越大，除砂率越高，并可多台并联使用。

特点

1、结构简单，操作简便，使用安全可靠，几乎不需维护。

2、与扩大管、缓冲箱等除砂设备相比，具有体积小，处理能力大，节省现场空间等优点。

3、可在不间断供水过程中清除水中的砂粒。

4、避免了其他除砂方式存在水质二次污染的现象，除砂效率高。

工艺流程

1、旋流除砂器应安装在供水管网的主管道上并固定在基座上，进水和出水管之间需加旁通。

2、为保证进水水流平稳，在设备进水口前应安装一段与进水口等径的直通管，长度相当于进水口直径的10-15倍。

3、安装时设备四周应预留有足够的维护空间。

4、正常工作时，需开启进、出水阀门，关闭排污阀和旁通阀。

5、根据源水含砂量的多少定期排砂除污，排污时打开排污阀，直到流出清水即可，排污过程不影响系统正常用水。

6、排污结束后，关闭排污阀。

7、如排砂压力不足，要关闭出水口处的阀门。

技术参数
